¿Buca un programa para diseñar la iluminación de áreas deportivas de manera automática, sencill y rápida?
Se la respuesta es afirmativa, Sport Plus, el módulo extra para las estructuras deportivas de LITESTAR 4D Litecalc, es la solución ideal.
Definición de Áreas y Torres de Gran Altura
Sport Plus permite definir:
- el área general de la instalación deportiva, identificando el origen con respecto al sistema absoluto de ejes y el color de fondo de la superficie
- el área de juego escogiendo el tipo de deporte, la norma que se desea aplicar y la clase en función de las cuales el programa muestra las dimensiones del área y las correspondientes retículas de cálculo; sucesivamente se define el color de la superficie y la altura del plano de trabajo
- la torre de gran altura con posición y altura del panel sobre el que se han de colocar las luminarias; desde aquí es posible definir el tipo y el número de luminarias así como la interdistancia entre ellas de manera que el programa las pueda colocar de manera regular sobre el panel
Una vez creada la estructura de gran altura y el área de juego con la líneas de juego y los equipos (porterías para fútbol, para rugby, balonmano, etc... el marcador para baloncesto....) se puede:
- sustituir una o varias luminarias
- desplazarlas: lo cual permite colocar las luminarias en posiciones irregulares como, por ejemplo, sobre las cubiertas de las gradas, incluso en líneas no rectasm que siguen formando parte de un grupo de luminarias

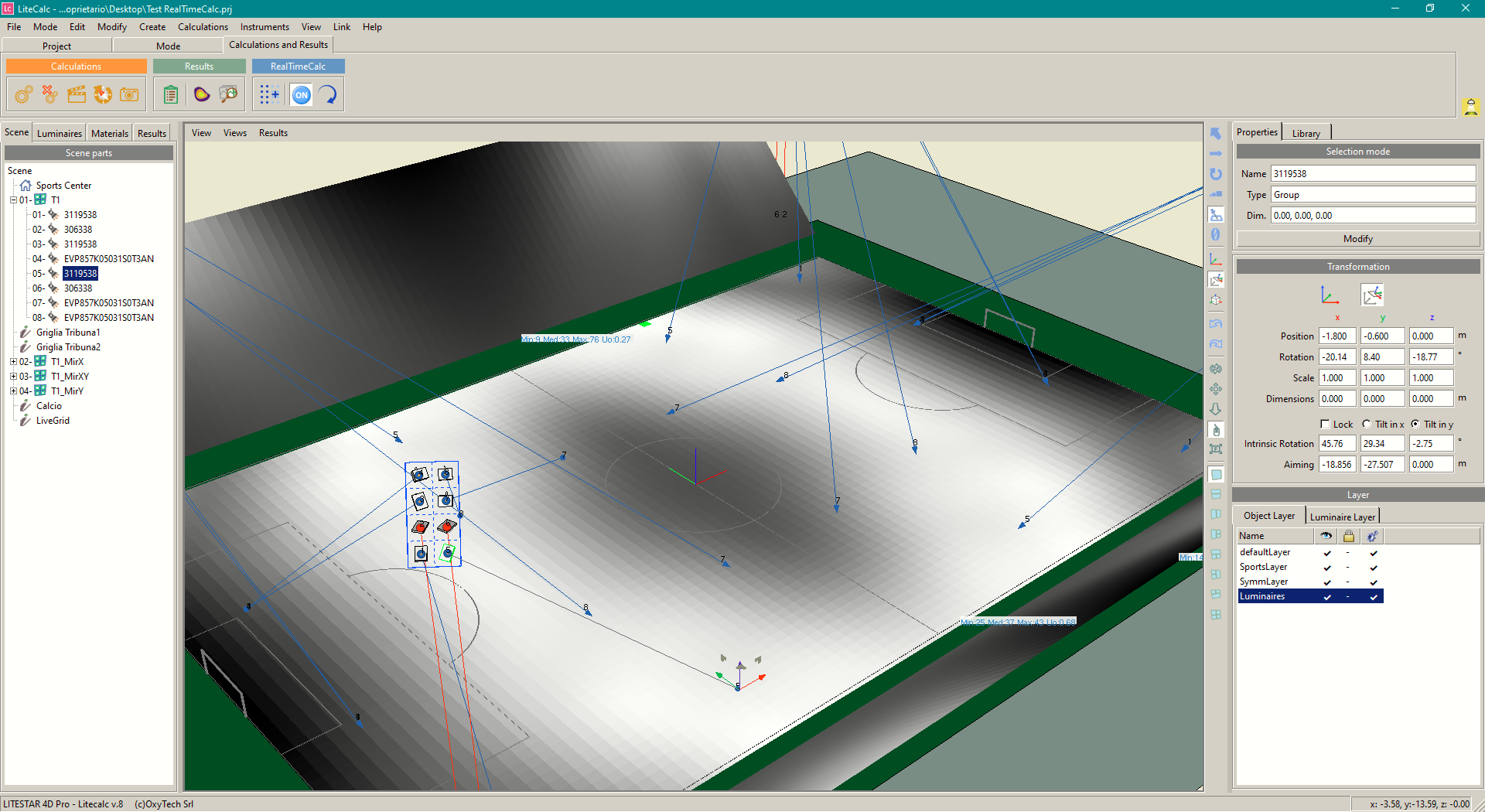

Enfoques Gráficos y por Coordenadas Cartesianas
Una vez definidas las áreas general y de juego con dimensiones y cuadrículas, y la torre de iluminación con sus luminarias, es posible enfocar las luminarias seleccionando la función adecuada y la luminaria que se desea enfocar a partir de la cual desplazar el enfoque por el área.
Puede seleccionar el punto de mira gráficamente desde la flecha de orientación o activarlo directamente seleccionando la luminaria gráficamente o directamente desde el árbol de la izquierda, sección Escena.

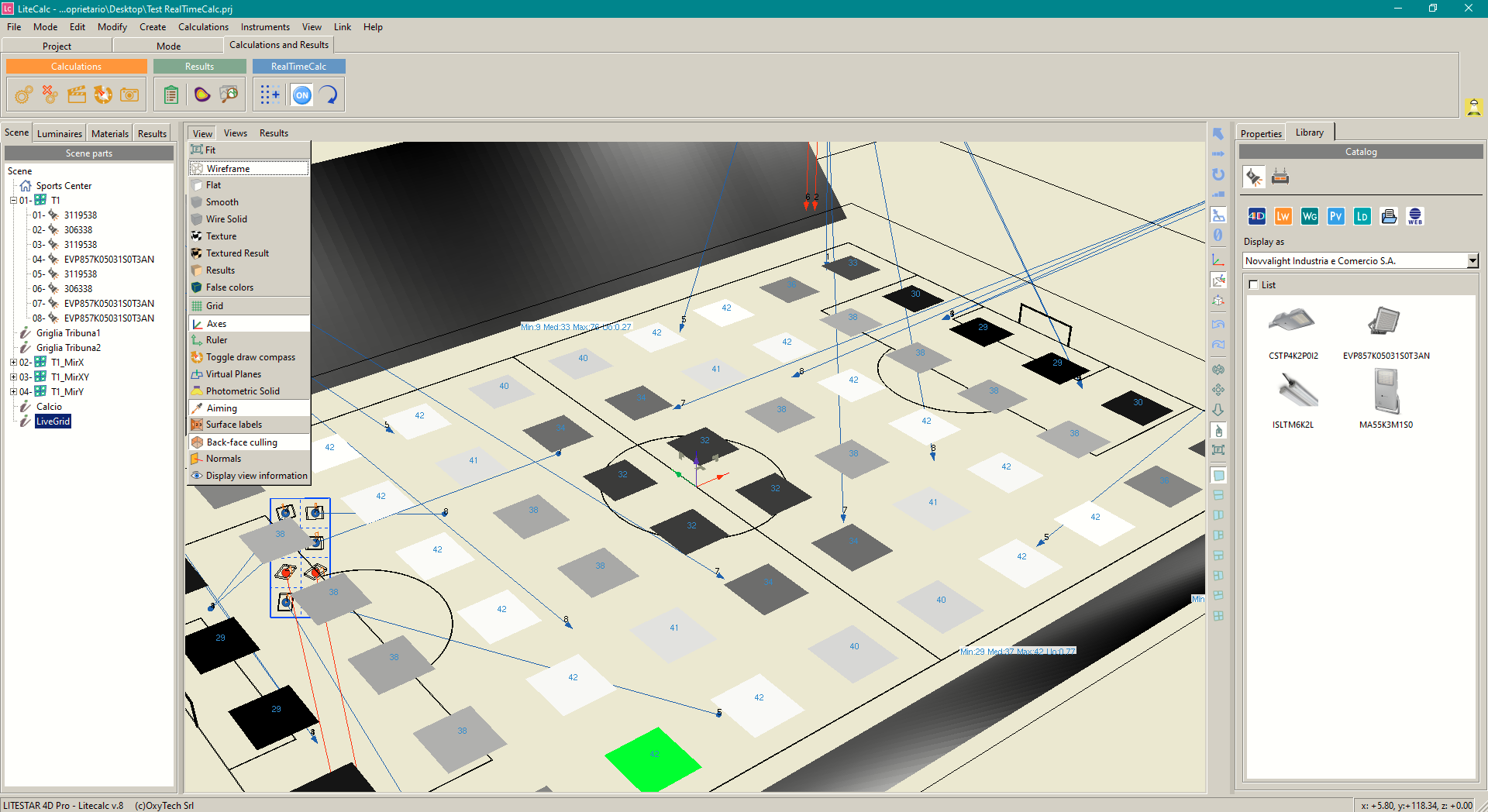

RealTimeCalc
Nuevo: El programa ahora incluye la función RealTimeCalc, que permite visualizar los valores de iluminancia en las superficies de interés directamente durante la fase de enfoque, sin necesidad de usar funciones de cálculo.
La visualización se puede realizar de tres maneras diferentes:
- por valores
- por valores con un fondo de color con tonos de gris basados en los valores de iluminancia
- por falsos colores
Ver el vídeo de la función RealTimeCalc
Simetrización de la Torre
Una vez que se han definido los puntos de referencia de la torre, es posible simetrizarla, utilizando el icono correspondiente, según una simetría simple o doble.
La simetrización puede ser simple, según el eje x o y, o doble según los 2 ejes.
Cálculo de Resultados
Una vez que se han lanzado los cálculos, el programa presenta todas las tablas de resultados, como iluminancias horizontales y verticales, valores de deslumbramiento de GR ...
Las tablas de valores de iluminancia se pueden procesar con sistemas de evaluación de uniformidad como el MAUR de FIFA o con el Gradiente.
Ver el vídeo de presentación de Sport Plus
