LITESTAR 4D, funciones generales
Configuraciones
General Open Pro Plus
New 6.00

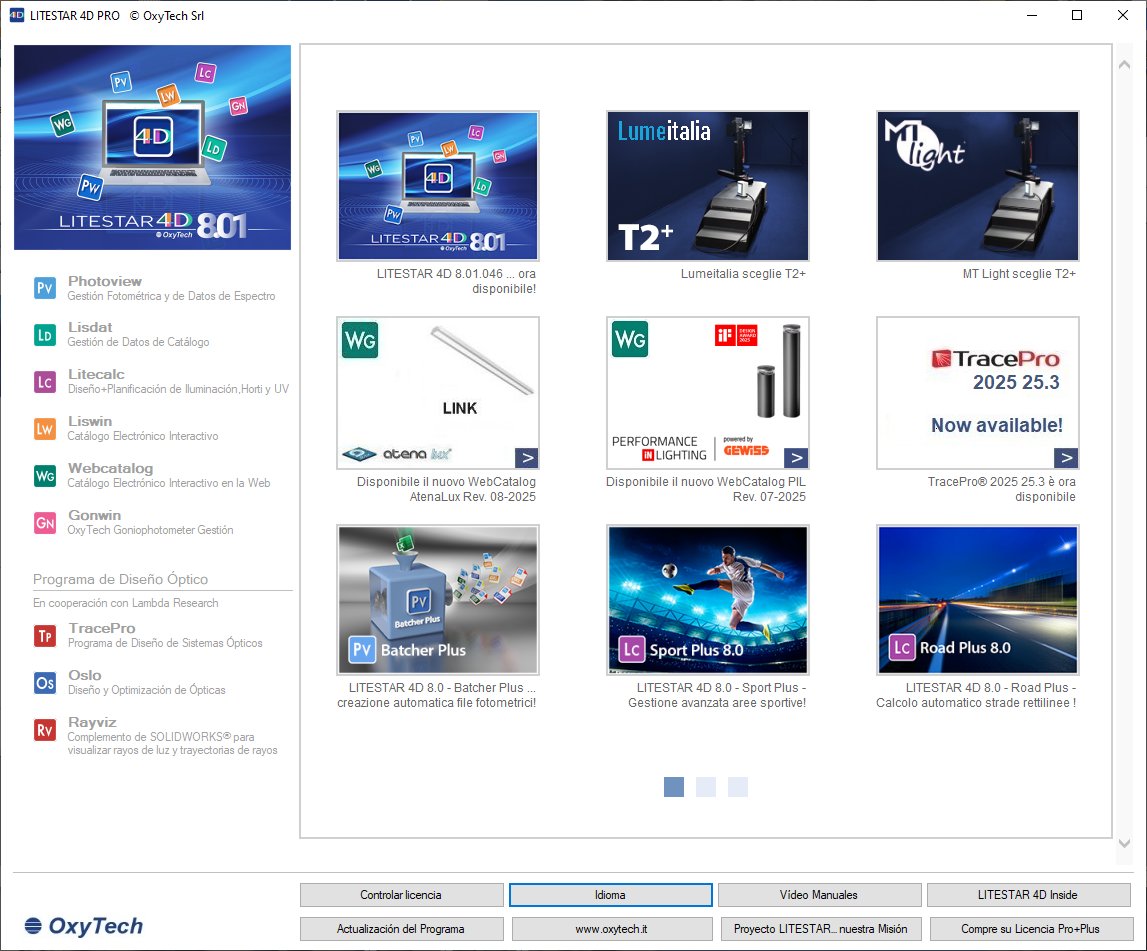

Gestor de servicios (Launcher), para:

  • la ejecución de los diferentes módulos de LITESTAR 4D
  • la gestión única de las licencias que ahora se ha centralizado para todos los módulos
  • la adquisición de licencias
  • la consulta de las novedades de OxyTech en lo que respecta tanto al Software como al Hardware así como a los Servicios
  • el acceso a la página Web de OxyTech

  Photoview, fotometría, colorimetría y gestión de los datos de laboratorio
Configuraciones
General Open Pro Plus
New 6.00
Importación-exportación de ficheros  LDT – IES LM-63 (86-91-95-02) - IES TM-33-18 – Cibse – TM14 - CIE102 – LTLI (Escandinavia) – Saastan (Australia – Nueva Zelanda) – UNI 11733:2019 (UNIxml)
Importación-exportación de archivos OXL que incluyen fotometría, espectro, parámetros eléctricos de alimentación tanto de la luminaria como de la fuente de luz, datos de laboratorio e imágenes de producto (XML OxyTech)
New 6.02
Importación de ficheros .RAW (ficheros multi-espectro generados por los goniofotómetros de OxyTech durante la realización de medidas de espectro en conformidad con las normas EN 13032-4:2015, IES LM79-08 e IES LM-79-2019)
New 6.00
Gestión de la imagen del producto, fotometría, espectro y datos técnicos del ensayo (datos de los instrumentos, parámetros eléctricos y ambientales, etc.) que se pueden guardar en los archivos OXL
New 6.01
Gestión del espectro que se puede guardar en los archivos OXL, UNIxml (UNI 11733:2019) e IES TM-33-18
New 6.02

Gestión de las corrientes de alimentación de los drivers de los LEDs con la posibilidad de insertar n series de valores de corrientes de alimentación, de flujo y de potencia total absorbida por la luminaria (mínimo 1+2 series de valores) con definición automática de la curva poligonal de respuesta de flujo y potencia en función de la corriente.

Incluye asimismo la función de cálculo automático del flujo, potencia y corriente a partir de 1 de los 3 valores.

Los valores de corriente, flujo y potencia se pueden guardar en ficheros OXL.

New 6.02

Gestión de las tablas de instrumentos, normas e incertidumbres de laboratorio con función de almacenamiento para utilizarlas sucesivamente en diversos ensayos.

Las tablas se pueden guarda en ficheros OXL.


Almacenamiento de las tablas fotométricas en ficheros de texto txt
Almacenamiento de gráficos en archivos ráster (BMP-JPG-PCX-PNG-TGA) para los diagramas Cartesiano y del deslumbramiento (Soellner)
Almacenamiento de gráficos en archivos ráster (BMP-JPG-PCX-PNG-TGA) para las etiquetas UE 874 de luminarias y fuentes de luz, diagramas zonal y de apertura del haz, curvas isolux, isocandela e e isoluminancia, gráficos BUG (IES TM-15) y curvas de rendimiento
Almacenamiento de gráficos en archivos vectoriales (Dxf-PS-EPS)
Conversión automática de los archivos FDB LTS10 en archivos OXL (función ARCHIVO/Batcher/FDB > OXL)
New 6.00
Conversión automática de n archivos LDT, IES LM-63 (86-91-95-02), IES TM-33-18, Saastan, (Australia – Nueva Zelanda), UNIxml y/o OXL en n archivos LDT, IES, IES TM-33, Saastan, UNIxml y OXL o bien gráficos (función ARCHIVO/Batcher/Dir to Dir)
New 6.02

Almacenamiento de n configuraciones de tipos de ficheros y gráficos configurados por el usuario con la función ARCHIVO/Conf. Impresión Personalizada para utilizarlas sucesivamente

New 6.00

Generación automática de archivos LDT, IES LM-63 (86-91-95-02), IES TM-33-18, Saastan, (Australia – Nueva Zelanda), UNIxml y/o OXL, de ficheros gráficos o tablas (diagramas polares y Cartesianos, tablas UGR, etc.) a partir de (m < n) ficheros padres en formato LDT, IES LM-63, IES TM-33, UNIxml y/o OXL (función personalizada ARCHIVO/Batcher/Custom...)

Nota Bene – la personalización se valorará individualmente y no está incluida en el precio de la licencia de utilización del programa

Funciones de procesamiento de archivos fotométricos Open Pro Plus

Gestión de los datos de luminarias, ensayos, fuentes de luz y laboratorio (temperatura, velocidad el aire y humedad)

Gestión de la matriz (tabla fotométrica de intesidades) en cd o cd/klm incluidas las siguientes funciones:

  • normalización
  • configuración del flujo al 100% (ensayo absoluto)
  • equiparación, suma, multiplicación y división por una constante
  • media e interpolación de una fila de valores
  • rotación en torno a los ejes
  • copiar y pegar valores individualmente o en grupos
  • gestión de la rotación de la matriz y definición del ángulo de inclinación de la luminaria
  • gestión de la simetrización y de conversión de la matriz en diversos formatos o en un mismo formato pero con pasos angulares diferentes interpolados
Diagramas Polar y Cartesiano
Tablas UGR y del diagrama de Soellner del deslumbramiento
New 6.00
Valoración de la Eficiencia Energética IPEA* para viales en conformidad con el Decreto Ministerial Italiano del 27 9 2017
Unión de 2 matrices fotométricas (ensayos) iguales o diferentes definiendo el tipo de unión así como la orientación de cada una
Factores reducidos de utilización CIE
Visualización de fotometrías en 3D
Diagrama de apertura del haz con la posibilidad de definir la apertura y el tipo entre Europeo o Nema (EE UU)
Diagrama de flujo zonal según la CIE
Clasificaciones fotométricas DIN 5040 - UTE 121 - CIE - BZ
Curvas Isolux configurables por el usuario
Curvas Isocandela a multi-proyección e inclinación
New 6.00

Gestión de la espectrometría en conformidad con la EN 13032-4 y IES LM-79 con la indicación de los siguientes datos:

  • coordenadas de cromaticidad
  • valoración del Ra y del IRC mostrando 15 valores así como el gráfico correspondiente
  • temperatura de color correlacionada (TCC)
  • D(u v) y Δ(u’ v’)
  • Elipses de McAdam
New 6.01
Valoración de la relación S/P
New 6.02
Valoración de la relación M/P en el ámbito HCL (Human Centric Lighting)
New 6.01
Gestión de las elipses de McAdam según la ANSI C78-376 para la valoración de distribución de las coordenadas de cromaticidad de varios espectros obtenidos mediante gonioespectrometría
New 6.01

Valoración de los espectros según la IES TM-30-15 (IES Method for Evaluating Light Source Color Rendition) que incluye:

  • valoración de los parámetros Rf (Fidelity) y Rg (Gamut)
  • Gráfico Muestra de Evaluación de Color con un conjunto de 99 muestras y con 16 bins de tonalidad (Hue Fidelity Indices)
  • Gráfico de Distorsión de Color y Gráfico Vectorial de Color
  • Diagrama Rf vs Rg R
  • Gráfico cambio Croma por bin y cambio tonalidad por bin
Clasificación vial CIE - IES - EN 13201
Clasificación vial IES TM15 (BUG)
Diagrama de Luminancia
Diagrama y tabla SHR para luminarias de emergencia (EN 1838)

  Lisdat, gestión de los datos de catálogo
Configuraciones
General Open Pro Plus
Activación automática del catálogo del fabricante (sólamente para fabricantes)
Creación de 1 carpeta de catálogo (catálogo libre para los proyectistas)
Creación de n carpetas de catálogo (catálogos libres para los proyectistas)
Entrada manual de datos de catálogo (textos, imágenes, fichas técnicas, documentos vinculados, etc.)
Importación de ficheros OXL y OXC tanto en los catálogos protegidos como en los libres
Importación de ficheros LDT-IES-OXL en los catálogos protegidos para fabricantes
Importación de ficheros LDT-IES-OXL en los catálogos libres para proyectistas
Gestión de los parámetros comerciales, eléctricos, energéticos, fotométricos y mecánicos, así como de normas y sellos de calidad
Gestión de las etiquetas energéticas de fuentes de luz en conformidad con la UE 874/2012

  Litecalc, proyecto de diseño de iluminación, gestión de los ficheros en  2D/3D y rendering fotorealístico
Configuraciones
General Open Pro Plus

Definición del proyecto en:

  • Modalidad proyecto guiado - el usuario configura algunos parámetros y datos en función de los cuales el programa crea automáticamente  un local rectangular o en forma de L
  • Modalidad proyecto avanzado - el usuario crea libremente el local con la ayuda del ratón  y rellenando los valores correspondientes en las tablas para crear la planta paso a paso

Gestión de la importación de ficheros 2D (Dxf) de fondo con ventana para la definición de parámetros como la posición, la escala y el origen de los ejes

New 6.02

Gestión de la exportación del proyecto en archivos 3D Dxf que incluyen el local o área, los valores seleccionados (valores y curvas isolux) así como las luminarias.

Todos los elementos se dividen en capas en función del tipo, como resultados, luminarias y local o área.

Gestión de la importación de ficheros 3D (3DS y Obj) con ventana para la definición de parámetros como la posición, la rotación, la escala y el origen de los ejes
Gestión de los archivos de equipos y objetos en formato 3DS o Obj o bien creados mediante la función Equipo Extrudido
Modificación del perímetro del área y de los equipos extrudidos con la posibilidad de definir nuevos segmentos rectilíneos o curvos

Inserción de luminarias a partir de:

  • archivos LDT, IES LM-63, IES TM-33, Saastan, UNIxml y/o OXL (el formato OXL permite también gestionar la imagen que se imprime en los informes)
  • Local DB (Liswin)
  • DB Web (WebCatalog)
  • catálogo de los productos más utilizados

Gestión de la duplicación individual de luminarias y objetos

New 6.02

Gestión de la duplicación múltiple de luminarias y objetos siguiendo una línea recta o curva e incluso en círculo


New 6.02

Gestión de estucturas/torres con disposición dinámica de las luminarias que se pueden posicionar en la estructura/torre tanto por filas y columnas como libremente.

Es posible orientar tanto la estrucutra/torre como las luminarias posicionadas sobre ésta


New 6.0

Enfoque de las luminarias utilizando tanto los ejes como la flecha de enfoque que se activan haciendo clic sobre la flecha

Gestión de las luminarias equipos y objetos extrudidos por capas
Gestión de las capas para el encendido ON-OFF de las luminarias, tanto indidivualmente como en grupos
Gestión de las texturas para cada una de las superficies del local, objeto o incluso del objeto extrudido
Gestión de los planos de trabajo regulares e irregulares por segmentos rectos o curvos

Visualización del resultado del cálculo de las iluminacias horizonal, vertical, cilíndrica y semicilíndrica así como de la luminancia en matrices directamente sobre la zona de interés.

Posibilidad de visualizar el perímetro del área y de las luminarias con parámetros de uniformidad así como de definir áreas de zoom tanto regulares como irregulares.

Iluminación de Interiores Open Pro Plus
Normas: EN 12464
Proyecto guiado para interiores mediante paredes rectas para dibujar un local de forma rectangular o con forma de L
Proyecto avanzado para interiores (libre) mediante paredes rectas o curvas para dibujar un local de planta irregular
Disposición libre de luminarias tanto individualmente como en grupos
Disposición automática de luminarias (método del flujo total CIE 52)
Cálculo del deslumbramiento según el sistema UGR (CIE) y VCP (EE UU) con definición de la directriz de la vista
Iluminación de Emergencia Open Pro Plus
Normas: EN 1838
Gestión de las rutas de evacuación, de los puntos de seguridad y de las zonas de alto riesgo
Cálculo y disposición automática de las luminarias
Disposición libre de las luminarias
Alumbrado Público Open Pro Plus
Recomendaciones: CIE 30 - CIE 140
Normas: EN 13201:2003 + 2015 - UNI 10439 - UNI 10819
Proyecto avanzado de viales rectilíneos con configuración estándar según diversas normas y recomendaciones con la posibilidad de definir calzadas, aceras así como el tipo de pavimento
Proyecto avanzado de tramos de viales rectilíneos con la posibilidad de añadir calzadas, aceras, carriles de estacionamiento así como carriles bici y peatonales que se pueden clasificar según las normas
Cálculo del deslumbramiento fTI
Cálculo de la contaminación lumínica de acuerdo con la UNI 10819
New 6.00
Cálculo de la eficiencia energética IPEI (Decreto Ministerial Italiano del 23 12 2013) e IPEI* (Decreto Ministerial Italiano del 27 9 2017, que fue aprobado como Ley por el Estado Italiano en diciembre de 2017)
Cálculo de la eficiencia energética según el Real Decreto Español 1890
Verificación automática de la correspondencia entre la norma EN 13201:2003 y 2015 en los resultados de los cálculos
Cálculo de los parámetros DP (Indicador de Densidad de Potencia) y DE (Indicador del Consumo Anual de Energía) según la norma 13201-5:2015
Valoración de la prestación energética a potencia constante y con sistemas de regulación según la norma 13201-5:2015
New 6.00

Cálculo automático de n proyectos con inserción de datos mediante un fichero Excel de entrada, almacenamiento en n archivos de proyecto y generación de un fichero Excel de salida que recoge todos los parámetros calculados para cada proyecto.

El módulo permite realizar la optimización en función de los parámetros de interdistancia entre dos báculos consecutivos y de altura de la instalación. Es posbile efectuar sucesivamente el cálcolo del mismo proyecto con una o varias fotometrías.

Iluminación de Instalaciones Deportivas Open Pro Plus
Normas: EN 12193 - FIFA 2011 – FIFA 2016
Plantillas de instalaciones deportivas
Gestión de torres de gran altura
Cálculo de las iluminancias horizontales (Eh) y verticales (Ev) en 4 direcciones (+X -X +Y -Y)
Cálculo de las iluminancias en dirección a la TV
Cálculo de las iluminancias cilíndricas y semicilíndricas
Cálculo del deslumbramiento (GR)
Cálculo de las iluminancias hacia los espectadores (FIFA 2011)
Cálculo del MAUR (FIFA 2011)
Iluminación de Túneles Open Pro Plus
Recomendaciones: CIE 88:2004
Normas: UNI 11095:2003 - UNI 11095:2011 - UNI 11095:2019
Proyecto guiado de túneles con viales rectilíneos con configuración estándar según diversas normas y recomendaciones con la posibilidad de definir calzadas, aceras así como el tipo de sección de manera paramétrica
Proyecto avanzado de túneles con tramos de viales rectilíneos con la posibilidad de añadir calzadas y aceras que se pueden clasificar según las normas y con la posibilidad de definir el tipo de sección de manera paramétrica
Definición de la curva de luminacia mediante el diagrama de Adrian, con la progresión definida por el usuario mediante una tabla de valores o bien mediante el valor de luminancia Le fuera del tunel
New 6.02

Posibilidad de elegir la norma a aplicar entre:

  • CIE-88-2004
  • UNI 11095:2003 – 2011 – 2019 (Método A + Método B Simplificado según el Capítulo H.1.3)
Gestión de las filas de luminarias a interdistancias constantes y variables

Gestión del encendido de grupos de luminarias mediante capas

Cálculo de las iluminancias y de las luminancias sobre el vial
Cálculo de las iluminancias y de las luminancias sobre las paredes del túnel
Cálculo de las iluminancias sobre paredes verticales virtuales
New 6.00
Cálculo del deslumbramiento fTI con la posibilidad de exportar el cálculo detallado en ficheros CSV
Renderización Open Pro Plus
Renderización en tiempo real
Ray-Tracing (Trazado de rayos) 640x480 px
Ray-Tracing (Trazado de rayos) con posibilidad de elección de la resolución hasta HD

  Liswin, catálogo electrónico interactivo
Configuraciones
General Open Pro Plus
Gestión de luminarias y fuentes de luz

Creación de 1 catálogo libre de productos mediante la importación de los datos incluidos dentro de los ficheros en los siguientes formatos: OXL, LDT, IES LM-63, IES TM-33 y UNIxml

N.B. – la base de datos se puede integrar con los WebCatalogs puestos a disposición por parte de los fabricantes. Estos WebCatalogs están protegidos y, por lo tanto, no son modificables, así que el usuario puede consultarlos pero no modificarlos. Póngase en contacto con el   de OxyTech para mayor información.

Creación de n catálogos libres de productos mediante la importación de los datos incluidos dentro de los ficheros en los siguientes formatos: OXL, LDT, IES LM-63, IES TM-33 y UNIxml

N.B. – la base de datos se puede integrar con los WebCatalogs puestos a disposición por parte de los fabricantes. Estos WebCatalogs están protegidos y, por lo tanto, no son modificables, así que el usuario puede consultarlos pero no modificarlos. Póngase en contacto con el   de OxyTech para mayor información.

Búsqueda paramétrica local
Búsqueda paramétrica mediante WebCatalog … la Nube
Búsqueda en diagrama de árbol configurable a 3 niveles
Búsqueda por código de producto o descripción
Búsqueda automática de las actualizaciones de los productos disponibles en local mediate WebCatalog … la Nube
Arrastrar&Soltar a partir de los WebCatalogs de los fabricantes
Enlace Liswin-Photoview para la adquisición automática de los datos de las fuentes de luz
Gestión de las fichas técnicas de los productos en diferentes formatos e idiomas
Gestión de los documentos anexos (instrucciones de montaje, certificados, etc.) en formato PDF
Importación de los Plug-ins de datos de los fabricantes
Importación de ficheros OXL-LDT-IES files mediante la función Arrastrar&Soltar

Exportación de ficheros OXL incluyendo todos los datos insertados así como las imágenes y textos vinculados en diversos formatos (PDF, DOC, XLS, etc.)

New 6.00

Exportación de ficheros UNIxml (UNI 11733 estándar) en conformidad con el Decreto Ministerial Italiano 27/9/2017 CAM - Criterios Ambientales Mínimos - (ampliación de la sección CAM que incluye los datos de ficha técnica según los CAM)

Gestión de las fichas de precios y de las diferentes divisas
Gestión de las especificaciones de producto en múltiples secciones
Gestión de ofertas y listas de precios

  WebCatalog, catálogo electrónico interactivo mediante Nube
Configuraciones
General Open Pro Plus
Búsqueda paramétrica
Búsqueda en diagrama de árbol configurable en 3 niveles
Búsqueda por código de producto o descripción (Búsqueda a partir del catálogo)
Búsqueda por tipo de producto (Búsqueda por Aplicación)
Descarga de ficheros PDF, XLS y DOC
New 6.00
Descarga de archivos fotométricos en los siguientes formatos: LDT, IES LM-63, IES TM-33, OXL y UNIxml
New 6.00
Descarga de archivos BIM: ficheros IFC
New 6.00
Descarga de archivos CAD: ficheros DWG, DXF, RFA (Revit)
Gestión de fichas técnicas en más de 20 idiomas y posibilidad de imprimirlas en PDF
Descarga de los documentos anexos a los productos
Posibilidad de utilizar la función de Arrastrar&Soltar un artículo a partir del catálogo del fabricante hasta Litecalc y Liswin
